● 耐強酸、強堿、鹽、工業污水、生活污水、油等;

● 使用壽命長,機械力學性能優良、拉伸強度高、延伸率大，抗變形，對基層

● 收縮和開裂變形適應性強;

● 無毒、無害、無污染;

● 干濕基面均可施工,施工簡便、安全;

● 粘結強度高;

● 耐臭氧、耐生物菌的腐蝕性強;

● 防水防腐防碳化作用,無毒可用于飲用水工程的防腐防水抗滲。

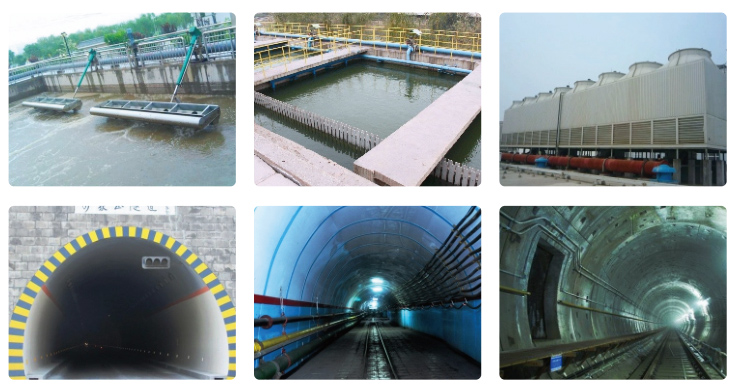

1、污水池、食用清水池、冷卻塔、隧道涵洞、礦井、地下室或地下工程的防水防腐堵漏工程。

2、適用于民用建筑高層建筑的地下管廊防水,也可適用于地鐵、隧道、水工構筑物等防腐防水抗滲。

DPS永凝液技術參數JG/T 224-2007 《建筑用鋼結構防腐涂料》

● 基層表面凸出部分應鏟平,凹陷處水泥砂漿填平密實,將沾污塵土、砂粒砂漿、灰渣清除干凈，油污應清洗掉,并用清潔濕布擦-遍;基層表面應平整不得有松動、起砂、空鼓、脫皮、開裂等缺陷,表面層含水率應小于9% ;報驗合格后才可以刷底涂;

● 滾刷底涂:底涂是為了提高涂膜與基層的粘結力,而當基層潮濕或在不吸水的干凈的基層上使用時;

● 細部附加處理:管根、陰陽角等易發生漏水的部位應增加一層加筋布加強處理。首先用毛刷刷厚度均勻地涂刷一遍JRK三防一體材料的中涂防水涂料,涂刷寬度250mm為宜,并立即粘貼加筋布進行加筋增強處理;

● 涂刷*道涂層:細部節點處理完畢且涂膜干燥后，進行*道大面涂層的施工。涂刷時要均勻,不能有局部沉積,并要多次涂刮使涂料與基層之間不留氣泡;

● 涂刷第二道涂層:在第-道涂層干燥后(一般間隔8h,一般以手摸不粘手為準) ,進行第二道涂層的施工,涂刷的方向與*道相互垂直,干燥后再涂刷下一道涂層，直到達到設計厚度;

● 面層涂膜施工:最后-道涂層采用面部涂料滾涂-道, 以提高涂膜表面的平整、光潔效果。涂膜收頭時應采用防水防腐涂料多遍涂刷,以保證其完好的防水防腐效果;

● 防水層的驗收:施工時應邊涂刷邊檢查,發現缺陷及時修補,現場施工員、質檢員必須跟班檢查,檢查合格后方可進入下一道涂層施工,特別要注意平立面交接處、轉角處、陰陽角部位的做法是否正確;自檢合格后報請監理方建設方進行防水層的整體驗收;

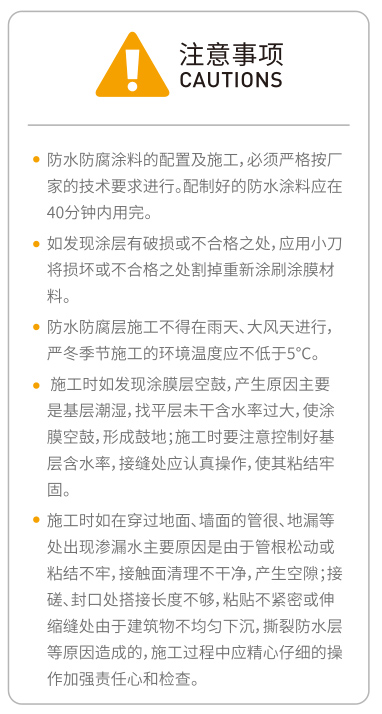

● 防水防腐層的臨時保護措施:防水防腐層施工完畢后嚴禁打眼鑿洞,如確需要,則請及時與涂膜施工方聯系,以便及時修補,避免滲漏隱患的存在。
